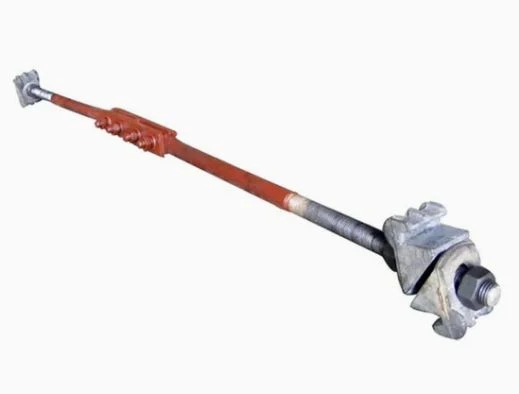

Tirant pentru ecartamentul șinei - Elemente de fixare pentru căi ferate
O bară de legătură cu ecartamentul șinei, uneori numită bară de legătură, bară de tracțiune, este întotdeauna utilizată pentru a preveni răspândirea sau înclinarea șinelor, pentru a stabiliza șinele la o anumită distanță.
Ce este un tirant cu ecartament de șină?
Tirantul pentru ecartamentul feroviar este o componentă critică de siguranță în sistemele de fixare a căii ferate, proiectat pentru a menține ecartamentul precis și pentru a preveni complet lărgirea ecartamentului pe curbe ascuțite, cote și secțiuni slabe de cale. Ca element de fixare esențial al căii ferate, previne deraierile cauzate de forțele laterale de la osiile de trenuri grele. Fabricate din oțel forjat-cadere la tracțiune-de înaltă rezistență, tiranții noștri oferă o putere de prindere fără compromisuri. Indiferent dacă întrețineți linii standard de transport de marfă, căi de transport miniere grele-sau rețele moderne de pasageri, produsele noastre respectă strict standardele AREMA, UIC și DIN, asigurând stabilitate maximă a căii și reducând drastic costurile de întreținere.
Tije de ecartament tipice de cale ferată:
| Model | Diametru (mm) | Lungime (mm) |
|---|---|---|
| 20×870 | 20 | 870 |
| 22×880 | 22 | 880 |
| 22×1050 | 22 | 1050 |
| 24×1050 | 24 | 1050 |
| 28×1810 | 28 | 1810 |
| 32×1810 | 32 | 1810 |
| 36×1850 | 36 | 1850 |

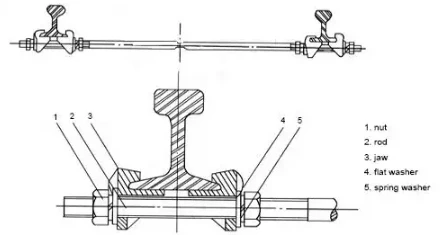

Componentele unei tije de ecartament:
| Nu. | Parte | Cantitate | Caietul de sarcini | Material |
|---|---|---|---|---|
| 1 | tijă | 1 | M30 M36 | 3# |
| 2 | card de fier | 4 | eu tip II | KTH350-10 |
| 3 | mașină de spălat simplă | 4 | M30 M36 | 3# |
| 4 | piuliţă | 4 | M30 M36 | 3# |
| 5 | şaibă elastică | 4 | M30 M36 | 65 de milioane |
Care este funcția unei tije de măsurare?
O tijă de ecartament (sau tirant de ecartament al șinei) funcționează în primul rând pentru a menține distanța precisă dintre două șine de cale ferată, împiedicându-le să se răspândească, să se încline sau să se încline spre exterior. Ele îmbunătățesc stabilitatea laterală, în special în punctele slabe, cum ar fi curbe, comutatoare și ieșiri.
Funcții cheie și detalii:
- Stabilitatea liniei: Acestea conectează două șine pentru a preveni mișcarea orizontală (lărgirea ecartamentului) sub greutatea trenurilor.
- Tipuri: Disponibil în versiuni ne-izolate (standard) și izolate, aceasta din urmă fiind utilizată în circuitele șine electrificate pentru a preveni scurtcircuitele.
- Aplicație: utilizat în mod obișnuit în zonele cu presiune laterală mare, cum ar fi curbe sau sub trafic intens-de transport.
- Componente: Constă de obicei dintr-o tijă de oțel, adesea M30 sau M36, cu piulițe pentru fixarea acesteia pe baza șinei.
De ce inginerii de șenile aleg tiranțele noastre de ecartament?
Tija noastră de ecartament feroviar are următoarele avantaje principale:
- Rezistența maximă la tracțiune:Forjate din oțel-Q235, 45# sau Q345 de înaltă calitate, tijele noastre rezistă forțelor severe de expansiune laterală, prevenind înclinarea șinei și lărgirea ecartamentului sub sarcini dinamice grele.
- Fiabilitate 100% a semnalului (opțiuni izolate):Pentru șenile cu sisteme de semnalizare automate, oferim tiranți de ecartament premium izolate echipate cu izolatori de nailon sau poliuretan de înaltă densitate-, asigurând zero interferențe electrice sau scurtcircuitare a circuitului de cale.
- Durabilitate anti-coroziune:Elementele de fixare a șenilelor sunt expuse la intemperii. Tijele noastre sunt supuse unor tratamente intensive de suprafață, inclusiv galvanizare la cald-sau vopsire puternică-antirugină-, prevenind defecțiunile premature din cauza ruginei.
- Instalare manuală rapidă:Proiectat cu capete-filetate de precizie și piulițe de blocare-grele, permițând echipajelor de cale să instaleze și să ajusteze rapid tijele folosind unelte de mână standard, reducând la minimum timpul de oprire a căii.

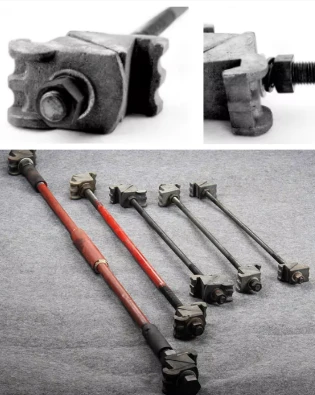

Tiranti standard vs. izolați
Tijele de gabarit sunt bare de oțel-de înaltă rezistență, specializate, utilizate pentru a preveni împrăștierea șinelor și pentru a menține ecartamentul precis, în special în curbe ascuțite, cote și legături slabe. Ele sunt clasificate înizolatşine-izolatetipuri, cu configurații de prindere cu un singur sau dublu-capete, utilizând în mod obișnuit tije M30 sau M36 și piese turnate cu fălci din oțel maleabil.

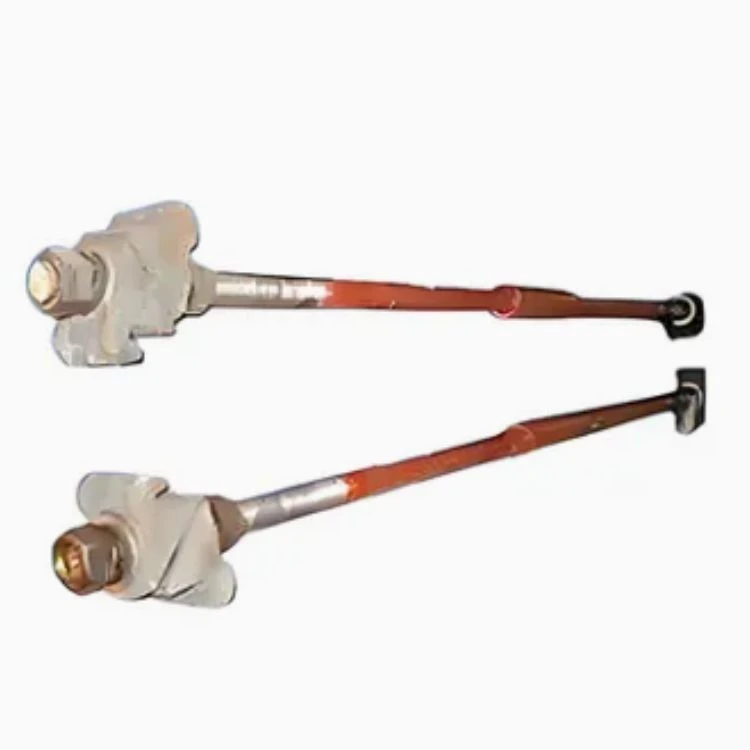

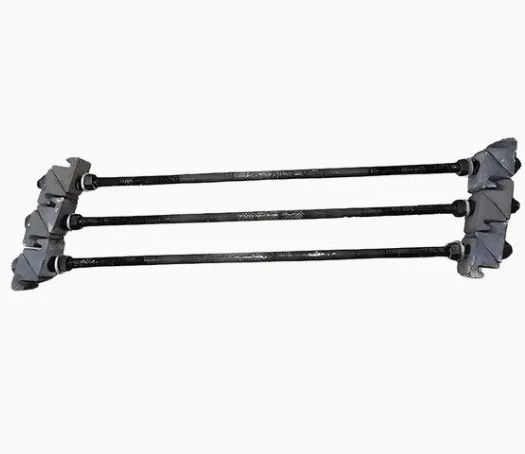

- Tirante de ecartament standard:Construit în întregime din oțel forjat. Ideal pentru căi ferate miniere, căi ferate forestiere, siding industriale și orice cale fără-semnalizare unde rezistența mecanică pură este singura cerință.
- Tirante izolate:Esențial pentru căile ferate principale echipate cu circuite de cale ferată. Aceste tije au un bloc izolator (de obicei în mijloc sau la conexiunea fălcilor șinei) care întrerupe conductivitatea electrică dintre cele două șine, prevenind semnalele false roșii sau defecțiunile sistemului de semnalizare.
Întrebări frecvente despre tija de ecartament a căii ferate
Î: Tiranții de măsurare vin cu toate feroneria necesară?
R: Da, tiranții noastre de măsurare sunt furnizate ca ansambluri complete. Un set standard include tija de oțel, 2 până la 4 cleme de șină/fălci, șaibe, șaibe de blocare și piulițe hexagonale-pentru sarcini grele.
Î: Ce diametre sunt disponibile?
R: Oferim diametre M20, M22, M24, M28, M30, M32 și M36.
Î: Câte tije de măsurare ar trebui instalate pe curbe?
R: Pe curbe ascuțite, instalați 2-4 tije pentru fiecare lungime de șină la intervale uniform distanțate. Cercetările recomandă 10-14 seturi în zonele de participare la vot.
Î: Cum instalez corect un tirant cu ecartament de șină?
R: Instalați în unghi drept față de șină, cu fălcile prinzând ferm baza șinei. Țineți tijele strânse în același timp menținând ecartamentul corespunzător al căii.
Î: Ce întreținere este necesară pentru tijele de măsurare?
R: Păstrați tijele de măsurare strânse, inspectați regulat pentru deteriorări și înlocuiți imediat tijele îndoite sau rupte.
Î: Puteți oferi certificare pentru materialele izolante utilizate?
A: Absolut. Oferim rapoarte cuprinzătoare de testare a materialelor (MTR) care acoperă atât proprietățile metalurgice ale oțelului, cât și rezistența dielectrică a izolatorilor din nailon.
GNEE RAIL, înființată în 2008, operează ca producător specializat de componente de cale ferată, având propriile noastre unități de producție dedicate fabricării de tije de ecartament și sisteme de prindere aferente. Capacitățile noastre de producție ne permit să menținem un control strict al calității pe tot parcursul procesului de producție, de la selecția materiilor prime până la inspecția finală, asigurându-ne că fiecare tijă de ecartament îndeplinește cerințele riguroase ale operațiunilor feroviare moderne.
Fabrica noastră utilizează oțel-de înaltă rezistență provenit de la mori de renume, procesând materiale prin prelucrare de precizie pentru a atinge toleranțele dimensionale exacte necesare pentru menținerea corespunzătoare a ecartamentului. Producem diverse configurații pentru a îndeplini cerințele operaționale specifice, inclusiv tije izolate de gabarit pentru compatibilitate de semnalizare și modele reglabile care se potrivesc diferitelor secțiuni și condiții de instalare. Pentru proiectele care necesită componente fiabile de stabilizare a căii, vă invitămcontactați echipa noastrăpentru specificații detaliate și termene de producție.
